概述

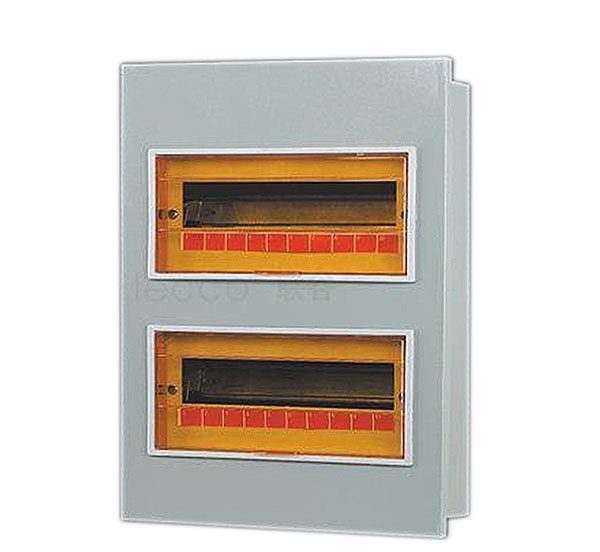

PZ30配電箱是一種安裝終端電器的裝置，它的主要特點是采用電器尺寸模數化、安裝軌道化、外形藝術化、 使用安全化，在國內外已被廣泛應用。
使用範圍
PZ30配電箱适用于額定電壓220V或380V，負載總電流量不大于100A的單相三線或三相五線的末端電路中，作為對用 電設備進行控制，對過載、短路過電壓和漏電起保護作用的一種成套裝置。可以廣泛應用于高層建築、賓館、住宅、車站、港口 機場、醫院、影劇院、大型商業網點和工礦企業等。
主要結構特點
PZ30終端組合電器主要結構部件有透明罩、上蓋、箱體、安裝軌、軌道高低調節螺杆、導電排、護線罩和電器開關元件等。 內裝電器開關元件全部采用寬度9MM模數的電器，安裝于頂帽形軌道上,可根據需要任意組合,安裝軌道高低可調節,特别對暗裝式 更為方便。拆裝迅速方便、開關元件手柄外露，帶電及其它部分遮蓋于上蓋內部，打開門可方便地操作，使用安全可靠，箱體上下、左右及背後均設置進出線孔，便于接線。
特點編輯
技術成熟PZ30配電櫃，原理簡單，組要組成部分：各種開關元器件、殼體、透明門、上蓋、零排、保護接地排、絕緣導線等。
安全櫃型是戶內封閉式配電櫃，采用專用型材組裝式結構，殼體采用厚度為1.2mm的冷軋鋼闆，具有重量輕，強度高等特點。塑料小門采用防火樹脂材料，能有效防止火勢蔓延。內裝電器元件均采用寬度為18mm模數的電器，安裝于标準導軌上。可根據需要任意組合，拆裝方便，開關元件手柄外露，帶電部分被遮蓋在上蓋內部，打開門可方便操作。
防護具有防漏電、觸電、短路、過載等多種保護裝置。
進線方式箱體上下左右及背面均可設置進線敲落孔，方便接線。
保護箱門用多股軟通編織線與箱內PE點連接，整個箱體結構形成了連續的保護電路。
結構櫃體表面采用環氧粉末靜電噴塗，均勻美觀利于防腐，附着力強，質感好，外觀給人感覺舒服，內部結構件采用鍍鋅工藝，具有一定的防腐蝕能力。
