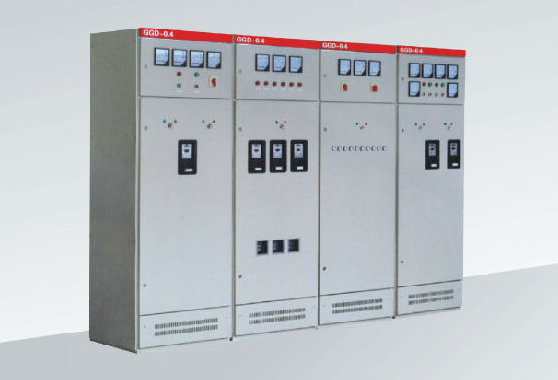

GGD型交流低壓配電櫃的櫃體采用通用櫃的形式，框架用8MF冷彎型銅經局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生産廠配套供貨，以保證櫃體的精度和質量，通用櫃的零部件按模塊原理設計，共有20模的安裝孔。通用系數高。可以使工廠實現生産制造周期，也提高了工作效率。
GGD櫃設計時充分考慮到櫃體運行中的散熱問題，在櫃體上下兩端均有不同數量的散熱操控，當櫃體內電氣元件發熱時熱氣空排除，而冷風不斷地由下端槽孔補充進櫃，使密封的櫃體自下而上形成一個自然通風道，達到散熱的目的。
GGD櫃，按照現代工業産品造型設計的要求。采用黃金分割比的方法設計櫃體外形和各部分的分割尺寸，使櫃體美觀大方。
櫃門用轉軸式活動鉸鏈與框架相連，安裝拆卸方便，門的折邊外均鑲一根山形橡塑條，關門時門與框架之間的嵌條有一定壓縮形成，能防止們與櫃體直接碰撞，也提高了們的防護等級。
裝有電器元件的儀表件，用多股軟銅線與框架相連，櫃內的安裝件與框架問用滾花螺釘連接， 整櫃構成完整的接地保護系統。
櫃體的頂蓋在需要時需要時可拆除，便于現場主母線的裝配I和調整櫃亞光色調，避免了眩目效應，給值班人員創造了較舒适的視覺環境。
櫃體的頂蓋在需要時候可以拆除，便于現場主母線的裝配和調整，櫃頂的四角裝有吊環、禦用起吊和裝運。
櫃體的防護等級為IP30用戶可根據使用環境的要求在P20-P40之間選擇。
