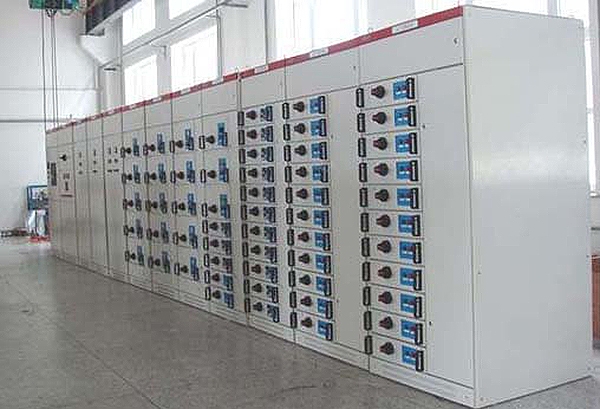

GCS低壓抽出式開關櫃(以下簡稱開關櫃)由動力配電中心(PC) 櫃和電動機控制中心(MCC)兩部分組成。該裝置适用于交流50(60)HZ、額定工作電壓小于等于660V、額定電流4000A及以下的控配電系統,作為動力配電、電動機控制及照明等配電設備。
GCS開關櫃符合IEC60439-1《低壓成套開關設備和控制設備》、GB7251.1-1997《低壓成套開關設備和控制設備》、GB/T14048.1-93 《低壓開關設備和控制設備總則》等标準。且具有分斷能力高、動熱穩定性好、結構先進合理、電氣方案靈活、系列性、通用性強、各種方案單元任意組合、一台櫃體。所容納的回路數較多、節省占地面積、防護等級高、安全可靠、維修方便等優點。
GCS (G是封閉式開關櫃 C是抽出式 S是控制中心)
結構特點l
1、整櫃采用拼裝式組合結構，模數孔安裝，零部件通用性強，适用性好，标準化程度高
2、櫃體上部為母線室、前部為電器室、後部為電纜進出線室，各室間有鋼闆或絕緣闆作隔離，以保證安全。
3、MCC櫃抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，隻有手柄在分斷位置時門才能開啓。
4、受電開關、聯絡開關及MCC櫃的抽屜具有三個位置：接通位置、試驗位置、斷開位置。
5.開關櫃的頂部根據受電需要可裝母線橋。
